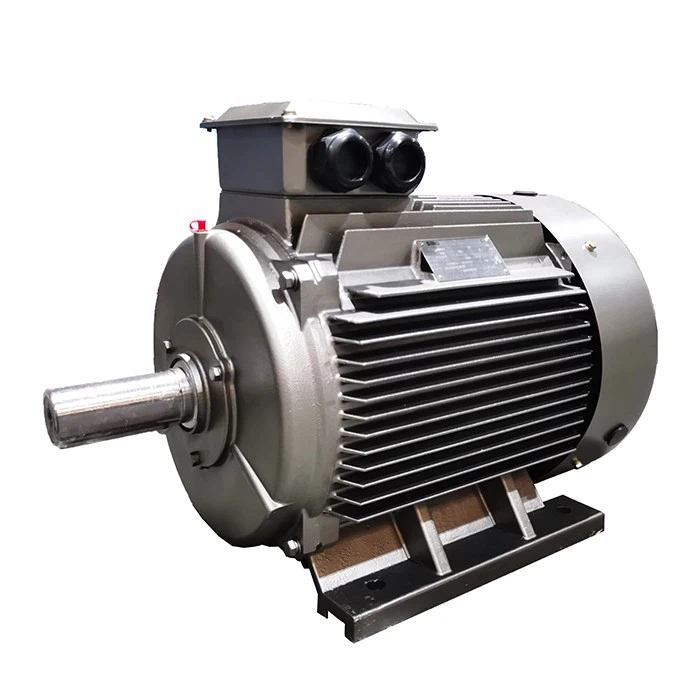

YE3 Yuqori samarali vosita Ie3

YE3 seriyali (ramka o'lchami H80 ~ 450) past kuchlanishli uch fazali asenkron vosita to'liq yopiq tuzilishga ega va o'z-o'zidan shamollatiladigan sovutish foniyiga ega yuqori samarali elektr motor ie3. Dvigatel ramkasi odatda yuqori quvvatli kulrang temirni qabul qiladi va bobin nozik korroziyaga qarshi mis simni qabul qiladi. U mashinasozlik, transport, poligrafiya, qishloq xo'jaligi va boshqalar kabi umumiy sohalarda keng qo'llaniladi.

Yuqori samarali vosita ie3 - bu bizning kompaniyamiz tomonidan mustaqil ravishda ishlab chiqilgan juda samarali va energiya tejaydigan uch fazali asenkron motor. Sovutish usuli - 1C411. Dvigatel unumdorligi GB/T 755 "Aylanuvchi motorlarning reytingi va unumdorligi" ga javob beradi va samaradorlik qiymati GB18613-2020 energiya samaradorligi ONE darajasidagi standartiga javob beradi. , va IEC60034-30 “Bir tezlikli uch fazali katak asinxron motorlarining energiya samaradorligi tasnifi” xalqaro standartida IE3 ga mos keladi. Ushbu seriyali mahsulotlar Y seriyali, YGM seriyali, YGM2 seriyali, YE2 seriyali past kuchlanishli uch fazali asenkron motorlarni to'liq almashtirishi mumkin.

Dvigatel qobig'i yuqori quvvatli kulrang quyma temirdan, rulonlari esa yuqori sifatli korroziyaga chidamli mis simdan qilingan. Himoya darajasi IP55 bo'lib, u GB/T 4942.1 va IEC 60034-5 standartlariga javob beradi. O'rnatish o'lchamlari IEC 60072 xalqaro standartiga va GB/T 4772.1 milliy standartiga mos keladi. Sovutish usuli IC411 va uzluksiz ishlaydigan tizim (S1) uchun javob beradi. U past yo'qotish, yuqori samaradorlik, ixcham tuzilish, silliq ishlash, past tebranish, past shovqin, uzoq xizmat muddati, qulay foydalanish va texnik xizmat ko'rsatish va hokazo xususiyatlarga ega. U dastgohlarda, suv nasoslarida, fanatlarda, kompressorlarda keng qo'llanilishi mumkin, reduktorlar, shuningdek, tashish, aralashtirish, bosib chiqarish, qishloq xo'jaligi texnikasi, oziq-ovqat va boshqa turdagi mexanik uzatish uskunalari uchun ishlatilishi mumkin.

Yuqori samarali vosita ie3 bitta mil kengaytmasiga ega bo'lib, u foydalanuvchi ehtiyojlariga ko'ra ikkita mil kengaytmasiga aylantirilishi mumkin. Ikkinchi milning kengaytmasi ham nominal quvvatni uzatishi mumkin, lekin u faqat mufta bilan boshqarilishi mumkin.

Foydalanuvchi ehtiyojlariga ko'ra, quvvat, kuchlanish, chastota, nam tropik zona turi (TH), himoya darajasi va boshqalar bilan boshqa motorlar ham ta'minlanishi mumkin.

Atrof-muhit harorati: -15 daraja ~+40 daraja

Balandligi: 1000 m dan kam yoki unga teng

Eslatma: Atrof-muhit harorati balandligi yuqoridagi qoidalardan farq qilganda, yuqoridagi shartlar GB/T 755 qoidalariga muvofiq o'zgartirilishi mumkin.

Namlik: O'rtacha oylik eng yuqori nisbiy namlik 90%.

Dvigatelni o'rnatish turi GB/T 997 Elektr Dvigatel tuzilishi va o'rnatish turi kodi qoidalariga muvofiq, quyidagi diagrammada ko'rsatilgan:

Eslatma: IMV1 o'rnatish turi uchun H80~H160 o'zgaruvchan chastotali motorli motorlar uchun yomg'ir qopqoqlari va H180~H355 uchun yomg'ir qopqoqlari mavjud emas.

Dvigatel mahsulotlari orasida rulmanlar nisbatan oson kiyinadigan qismlar bo'lib, ulardan qanday foydalanish va ularga xizmat ko'rsatish rulmanlarning ishlash muddati bilan chambarchas bog'liq. Rulmanlarni muntazam ravishda parvarish qilish va yog'ni muntazam ravishda almashtirish kerak. Agar shikastlangan podshipniklar o'z vaqtida almashtirilmasa, yuqori samarali vosita ie3 osongina yo'q qilinishi mumkin. Ruxsat etilgan diapazondagi yuk ostida, dvigatelning podshipnik dizayni muddati H80H355 talablariga javob berishi kerak: 2-pole motor 20000 soat. 4-qutb, 6-qutb, 8-qutb va 10-qutbli motorlar uchun 30 000 soat (bu 50 Gts chastotada normal ishlash sharoitida va normal texnik xizmat ko‘rsatishda dvigatelning ishlash muddatini bildiradi. talab qilinadi).

Dvigatellar prokat podshipniklarini qabul qiladi va H80~450 dvigatellari standartga muvofiq chuqur yivli rulmanlar yoki burchakli kontaktli podshipniklar bilan jihozlangan. Ushbu rulmanlar muhrlangan yoki qayta yog'langan. H80-132 dvigatellari to‘liq yopiq, texnik xizmat ko‘rsatmaydigan podshipniklarni, H160-450 dvigatellari esa ochiq va qayta moylangan podshipniklarni qabul qiladi.

Dvigatelning asosiy quvvat terminali qutisining holati sukut bo'yicha yuqorida joylashgan. Qutining ochilishi o'ng tomonda va terminal qutisi gorizontal ravishda 180 daraja aylantirilishi bilan o'rnatilishi mumkin. Terminal qutisi ulagichi milliy standartlarga muvofiq ishlab chiqilgan. Dvigatel oqimi va foydalanish shartlariga ko'ra, kabelni to'g'ri tanlash kerak. Terminal qutisining simi kirishining diametri muhr halqasining diametriga mos kelishi kerak.

Terminal qutisining kirish qismidagi vintli rozetkalarning raqamlari va texnik xususiyatlari

Y ulanishi quyida joylashgan 3 kVt yoki 3 kVt dvigatellarga moslashtirilgan. va D ulanishi yuqoridagi 3 kVt yoki 3 kVt bo'lgan motorlarga moslashtirilgan, ulanish ko'rsatmalari 1-rasmda ko'rsatilgan.

YE3 yuqori samarali vosita ie3 odatda suv nasoslari, fanatlar, kompressorlar, konveyerlar va energiyani tejash va atrof-muhitni muhofaza qilishni o'zgartirish loyihalarida, milliy suvni tejash loyihalarida va hokazolarda boshqa uzatish mexanizmlarini boshqarish uchun ishlatiladi.

SIMO, eng yaxshi Drive yechimi!
